Mengapa Cincin Slewing Kritikal untuk Pergerakan Pusing Jentera Berat dan Turbin Angin?

Dalam dunia jentera berat, terdapat komponen yang membolehkan putaran di bawah beban yang besar—gelang slewing. Juga dikenali sebagai galas meja putar, galas berskala besar ini secara serentak mengendalikan daya paksi, daya jejarian dan momen terbalik, menjadikannya amat diperlukan untuk peralatan seperti jengkaut, kren, turbin angin dan platform kerja udara. Kami menelitiCincin SlewingdaripadaHuaxi, meneroka prinsip reka bentuknya, keperluan bahan dan peranan kritikal yang dimainkannya dalam industri daripada pembinaan kepada tenaga boleh diperbaharui. Kami juga melihat pada keupayaan pembuatan, sistem kualiti dan pensijilan yang dihasilkanHuaxipembekal yang dipercayai dalam bidang yang menuntut ini.

"Joint" yang Memastikan Industri Berat Bergerak

Bayangkan turbin angin besar memusingkan bilahnya menghadap angin. Atau kren yang menjulang tinggi memutarkan boomnya untuk mengangkat beban berat. Atau jengkaut mengayunkan lengannya untuk menggali ke dalam bumi. Dalam setiap mesin ini, terdapat satu komponen yang membolehkan putaran—cincin slewing. Selalunya dipanggil "sendi mesin", galas besar ini menyambungkan struktur atas berputar ke struktur bawah pegun, menghantar daya yang besar sambil membenarkan gerakan yang lancar dan terkawal.

Cincin slewing bukan galas biasa. Ia biasanya berdiameter besar—antara 0.4 hingga 10 meter—dan mesti menahan beban gabungan yang akan memusnahkan galas standard. Beban ini termasuk daya paksi (berat menegak), daya jejari (tolak dan tarikan mendatar), dan momen terbalik (daya condong). Reka bentuk cincin slewing, dengan elemen bergoleknya, laluan lumba, dan gigi gear yang sering disepadukan, membolehkannya menyokong beban ini sambil mengekalkan kawalan putaran yang tepat.

Jiangyin Huaxi Flange Co., Ltd., anak syarikat Jiangsu Huaxi Group, telah mengeluarkan penempaan jenis cincin dan bebibir siap sejak 1984. Syarikat itu menghasilkan 35,000 tan penempaan jenis cincin dan 25,000 tan bebibir siap dan kelengkapan paip setiap tahun, dengan lebih 10,000 spesifikasi. merekaCincin Slewingproduk diperbuat daripada keluli tahan karat, keluli karbon, keluli aloi, dan keluli dupleks, dan dieksport ke 28 negara. Artikel ini meneroka ciri, proses pembuatan dan aplikasi yang menjadikan Huaxi pemain penting dalam pasaran cincin yang sedang berkembang.

Spesifikasi Teknikal

Di bawah ialah ringkasan ciri dan keupayaan utama untukCincin Slewingproduk daripadaHuaxi.

Apa yang Membuatkan Cincin Slewing Berbeza daripada Galas Biasa?

Untuk memahami nilai cincin slewing, ia membantu untuk melihat permintaan unik yang mesti dipenuhinya.

Kapasiti Beban Gabungan

Cincin slewing direka untuk mengendalikan gabungan daya yang akan memusnahkan galas standard dengan cepat. Dalam kren, berat beban dan boom mencipta momen terbalik yang besar. Dalam turbin angin, berat nacelle dan bilah menghasilkan beban paksi, manakala daya angin menghasilkan beban jejarian dan senget. Reka bentuk teguh cincin slewing—dengan laluan perlumbaan berdiameter besar dan berbilang baris elemen gelek—mengagihkan daya ini dengan berkesan.

Diameter Besar, Tinggi Padat

Cincin slewing dicirikan oleh diameter besarnya berbanding ketinggiannya. Bentuk "seperti plat" ini membolehkan mereka dipasang terus di antara struktur atas dan bawah mesin, menjimatkan ruang sambil menyediakan kapasiti beban yang diperlukan. Diameter boleh berkisar antara 200mm hingga 10,000mm atau lebih, bergantung pada aplikasi.

Gigi Gear Bersepadu

Banyak cincin slewing termasuk gigi gear pada cincin dalam atau luar, membenarkan penyepaduan langsung dengan pinion pemacu. Ini menghapuskan keperluan untuk gear berasingan, memudahkan reka bentuk mesin dan mengurangkan berat. Pilihan termasuk gear dalaman, gear luaran atau konfigurasi tanpa gigi.

Fleksibiliti Pemasangan

Cincin slewing biasanya dipasang menggunakan lubang bolt pada cincin dalam dan luar. Ini membolehkan penyepaduan mudah ke dalam struktur mesin. Reka bentuk bebibir dengan lubang bolt adalah perkara biasa, menyediakan lampiran yang selamat.

Proses Pengilangan: Daripada Bahan Mentah kepada Cincin Selesai

Penghasilan cincin slewing berkualiti tinggi memerlukan keupayaan penempaan, pemesinan dan rawatan haba yang canggih.Huaxitelah melabur banyak dalam bidang ini.

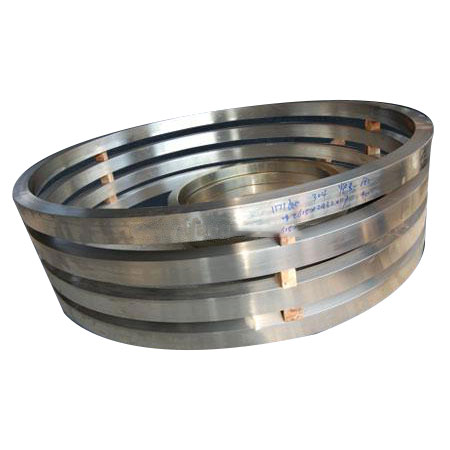

Penempaan Jenis Cincin

Proses ini bermula dengan jongkong keluli atau bilet, yang dipanaskan dan kemudian ditempa menjadi bentuk cincin.Huaximenggunakan penekan hidraulik minyak 3,600 tan, kilang gelang 5m, dan tukul elektro-hidraulik untuk membentuk bahan. Proses penempaan ini menjajarkan struktur bijian keluli, meningkatkan kekuatan, keliatan dan ketahanannya terhadap keletihan.

Pemesinan Ketepatan

Selepas penempaan, cincin menjalani pemesinan ketepatan.Huaxidilengkapi dengan mesin bubut menegak 2-5m, mesin gerudi NC 5m, dan peralatan canggih lain. Mesin ini menghasilkan dimensi yang tepat, lubang bolt, dan gigi gear yang diperlukan untuk cincin slewing siap. Penggunaan teknologi CNC memastikan konsistensi dan ketepatan.

Rawatan Haba

Rawatan haba adalah penting untuk mencapai sifat mekanikal yang diperlukan untuk cincin slewing. Proses ini biasanya melibatkan penormalan, penyepuhlindapan, pelindapkejutan, dan pembajaan. Untuk aplikasi yang menuntut seperti turbin angin, bahan seperti 42CrMo4V digunakan, yang memerlukan parameter rawatan haba khusus untuk mencapai kekuatan dan keliatan yang diperlukan.

Kawalan Kualiti dan Pemeriksaan

Huaximempunyai sistem jaminan kualiti yang sempurna dan set lengkap peralatan pemeriksaan fizikokimia moden. Jabatan kualiti melaporkan terus kepada Pengurus Besar dan mengawal dengan ketat setiap langkah proses pengeluaran. Ini memastikan bahawa bahan yang tidak menepati tidak pernah memasuki gudang, berpindah ke proses seterusnya, atau meninggalkan kilang.

Aplikasi Merentasi Industri Utama

TheCincin SlewingdaripadaHuaxidigunakan dalam pelbagai jenis industri di mana beban berat mesti berputar dengan pasti.

• Kuasa Angin– Gelang slewing adalah komponen kritikal dalam turbin angin, digunakan dalam sistem yaw (untuk menukar nacelle menjadi angin) dan sistem pic (untuk melaraskan sudut bilah). Cincin mesti menahan keadaan cuaca yang melampau dan menyediakan operasi yang boleh dipercayai selama beberapa dekad.

• Pembinaan dan Penggalian– Jengkaut, kren dan platform kerja udara bergantung pada gelang slewing untuk pergerakan putarannya. Mesin ini beroperasi dalam persekitaran yang mencabar dengan beban berat dan pergerakan yang kerap, sering berayun.

• Pengendalian Bahan– Kren pelabuhan, pemunggah kapal dan penuntut semula penumpuk menggunakan gelang slewing untuk memutarkan boom dan peralatan pengendalian mereka. Gelang mesti mengendalikan beban yang tinggi dan kitaran tugas yang kerap.

• Peralatan Perlombongan– Jentera perlombongan berskala besar, seperti garis seret dan jengkaut roda baldi, menggunakan gelang slewing untuk menyokong dan memutar struktur besarnya.

• Marin dan Luar Pesisir– Gelang slewing digunakan dalam kren kapal, kren platform luar pesisir dan aplikasi marin lain di mana rintangan kakisan dan kebolehpercayaan adalah yang terpenting.

• Jentera Perindustrian– Banyak jenis peralatan industri, daripada robotik hingga meja putar, menggunakan gelang slewing untuk kawalan putaran yang tepat.

Soalan Lazim

S: Apakah cincin slewing, dan apakah fungsinya?

J: Cincin slewing, juga dikenali sebagai galas meja putar, ialah galas besar yang boleh menyokong daya paksi, daya jejari dan momen terbalik secara serentak. Ia membolehkan struktur berputar sambil menyokong beban berat. Aplikasi termasuk kren, jengkaut, turbin angin dan platform kerja udara.

S: Apakah bahan yang digunakan dalam cincin slewing?

A: Bahan biasa termasuk 50Mn, 42CrMo dan C45. Untuk aplikasi yang menuntut seperti turbin angin, bahan gred tinggi seperti 42CrMo4V digunakan.Huaximenawarkan cincin slewing dalam keluli karbon, keluli tahan karat, keluli aloi dan keluli dupleks.

S: Bolehkah cincin slewing disesuaikan?

A: Ya.Huaxiboleh menghasilkan cincin slewing mengikut lukisan atau sampel pelanggan. Pilihan termasuk diameter berbeza, konfigurasi gear (dalaman, luaran atau tanpa gigi) dan corak lubang pelekap.

S: Apakah pensijilan yang dipegang oleh Huaxi untuk pengeluaran cincin slewing?

A:Huaximemegang ISO9001, TUV Jerman Rheinland ISO9001 & PED, kebenaran Persatuan Klasifikasi China, penilaian perusahaan eksport Kelas-A AQSIQ dan kelulusan kilang BV. Pensijilan ini menunjukkan pematuhan dengan piawaian kualiti dan keselamatan antarabangsa.

S: Apakah industri yang menggunakan cincin slewing?

J: Cincin slewing digunakan dalam kuasa angin, pembinaan dan penggalian, pengendalian bahan, perlombongan, marin dan luar pesisir, dan jentera perindustrian am.

S: Apakah julat diameter biasa cincin slewing?

J: Diameter cincin slewing biasanya berkisar antara 0.4 hingga 10 meter, dengan beberapa aplikasi memerlukan saiz yang lebih besar.

Kesimpulan

TheCincin SlewingdaripadaHuaxi adalah komponen kritikal dalam jentera yang menjana industri moden. Keupayaannya untuk mengendalikan beban gabungan sambil membolehkan putaran yang lancar dan terkawal menjadikannya penting untuk aplikasi daripada turbin angin kepada peralatan pembinaan. Proses pembuatan—dari penempaan jenis cincin kepada pemesinan ketepatan dan rawatan haba—memerlukan keupayaan lanjutan dan kawalan kualiti yang ketat, kawasan di manaHuaxitelah melabur dengan ketara.

Dengan lebih 35,000 tan pengeluaran penempaan jenis cincin tahunan, pangkalan peralatan yang komprehensif, dan set pensijilan antarabangsa,Huaxitelah meletakkan dirinya sebagai rakan kongsi yang berkebolehan untuk pelanggan di 28 negara. Keupayaan syarikat untuk menghasilkan kedua-dua produk standard dan tersuai, digabungkan dengan komitmennya terhadap kualiti, menjadikannya sumber yang boleh dipercayai untuk cincin slewing dan komponen yang berkaitan.

Jika anda sedang mencari pembekal cincin slewing yang boleh dipercayai untuk aplikasi perindustrian, kuasa angin atau pembinaan anda, atau jika anda mempunyai soalan tentang spesifikasi dan harga tersuai, kami menggalakkan anda untukcontactkami hari ini.
